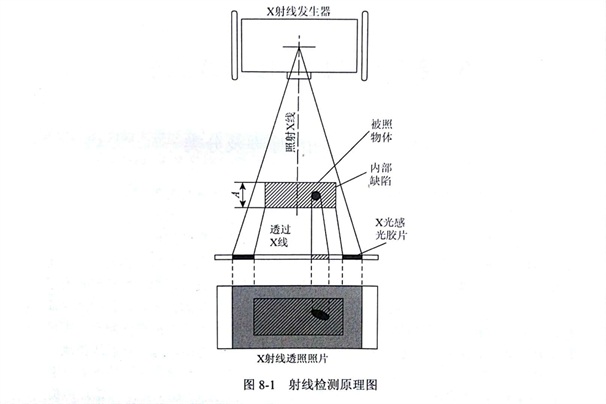

X射線穿透金剛石鋸片時，遇到缺陷，由于缺陷和材料的吸收、散射能力不同，透射后的射線強度就不同。

  感光底片反映出這種差異，就可以檢測出缺陷的尺寸、形狀;結合經驗并能判斷出金剛石鋸片缺陷的性質。

  以下是幾種常見的缺陷影像介紹：

  (l)裂紋：在底片上呈黑色細紋狀，輪廓清晰，兩端細，中間稍粗;鑄件和接件均可發現。也有的裂紋呈龜裂狀。

  (2) 氣孔：在底片上呈黑色斑點狀，一般外形比較規則，呈圓形或近似圓形，有單個，也有密集的，在鑄件和焊接件均可發現。

  (3) 夾雜：常見的有夾沙和金屬夾雜物。前者外形不定，但輪廓清晰，為黑斑點：金屬夾雜的密度比母材重時，影像為白色;否則發暗。

  (4) 針孔：底片呈細小的黑點狀.。若積聚在-起就是疏松。

  (5) 疏松：在底片上呈黑色云斑、云塊狀;邊沿不規則、不明顯，多發生在鑄件中。

  (6) 未焊透：在底片上呈黑色線條狀。這是焊接常見的缺陷。

  以下是金剛石鋸片刀頭與基體之間焊接缺陷的主要形式介紹：

  (1) 裂紋： 焊縫中的裂紋在焊接金屬和熱影響區內均可能產生，裂紋在圖中形狀呈略帶彎曲的細縫。

  當裂縫尺寸較大時，也有可能呈直線狀，兩端尖細中間稍寬，有時會有分支。

  (2) 未焊透： 未焊透在圖中的影像是一條細直黑線，黑度比較均勻， 寬變化較小。

  當伴有夾渣時，圖像寬度與黑度有局部變化，但基本上位于同一直線上。

  (3)未熔合：未熔合多產生在焊縫邊緣，由于金剛石鋸片焊接金屬與工件材料金屬之間熔合而產生。

  未熔合在膠片圖像上的位置往往偏離焊縫中心線，經常是斷續分的條紋，其寬度不一。
